喷头在斜坡顶棚的错误与正确做法示范

时间:2021-12-31  打印

问题描述

1)喷头安装未垂直于斜坡顶棚面;

       2)坡屋顶的屋脊处未设置喷头。


规范要求

《自动喷水灭火系统设计规范》(GB 50084-2017)规定:

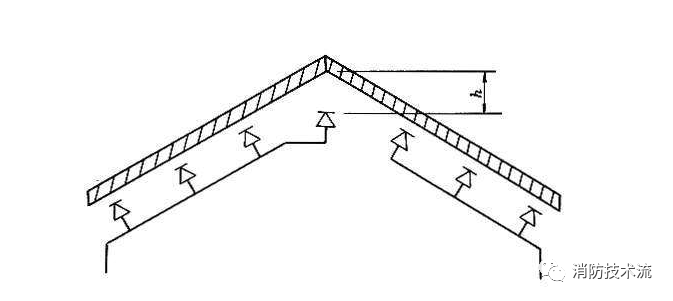

顶板或吊顶为斜面时,喷头的布置应符合下列要求:

1 喷头应垂直于斜面,并应按斜面距离确定喷头间距;

2 坡屋顶的屋脊处应设一排喷头,当屋顶坡度不小于1/3时,喷头溅水盘至屋脊的垂直距离不应大于800mm;当屋顶坡度小于1/3时,喷头溅水盘至屋脊的垂直距离不应大于600mm。

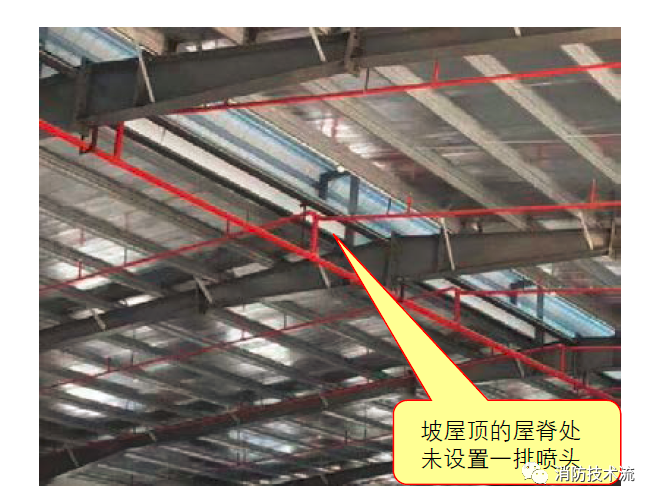

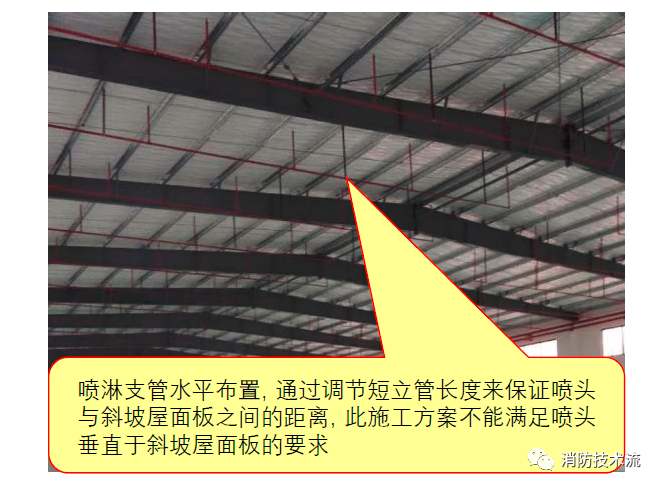

错误做法示范↓↓↓

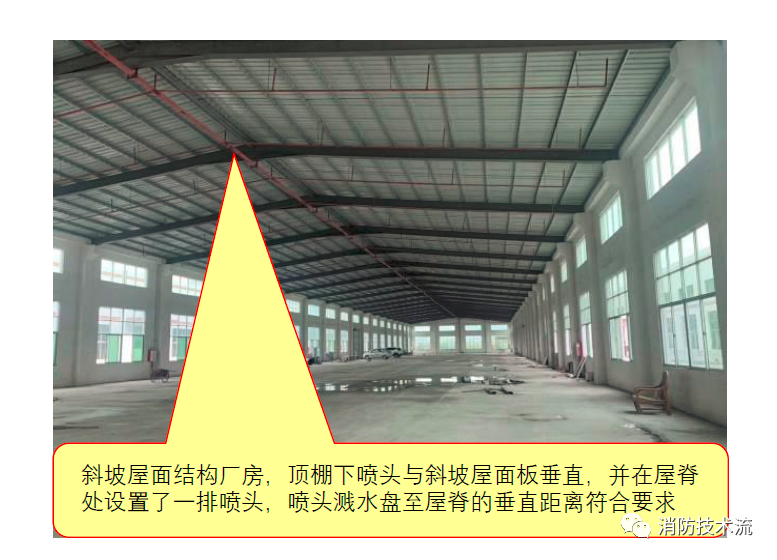

正确做法示范↓↓↓
